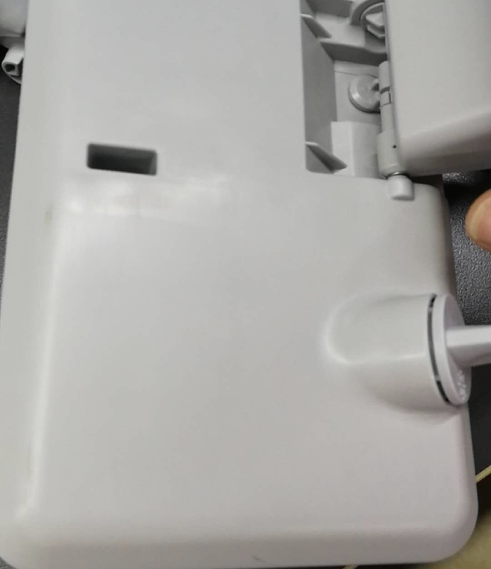

改性塑料生產(chǎn)時(shí)，制件縮水、縮凹、內(nèi)部縮孔，是因?yàn)轶w積較厚的部位冷卻時(shí)熔膠補(bǔ)充不足而造成缺陷。有時(shí)候就算加大壓力，加大入水口，延長(zhǎng)注射時(shí)間，問(wèn)題依舊沒(méi)有解決。在改性塑料注塑生產(chǎn)中，由于冷卻速度快，縮水大概算得上是最難解決的了。因此,當(dāng)遇上改性塑料生產(chǎn)注塑縮水較嚴(yán)重時(shí),我們需要采取一些非常規(guī)的注塑技巧，大概率可以有效解決問(wèn)題。     在保證注塑件出模不變形的前提下,采取盡量縮短冷卻時(shí)間的方法，讓改性塑料注塑件在高溫下提早出模。此時(shí)注塑件外層的溫度仍然很高，表皮沒(méi)有過(guò)于硬化，因此內(nèi)外的溫差相對(duì)已不是很大,這樣就有利于整體收縮，從而減少了注塑件內(nèi)部的集中收縮。由于注塑件總體的收縮量是不變的，所以整體收縮得越多，集中收縮量就越小，內(nèi)部縮孔和表面縮凹程度因此得以減小。
     縮凹問(wèn)題的產(chǎn)生，是由于模具表面升溫，冷卻能力下降，剛剛凝固的注塑件表面仍然較軟，未被完全消除的內(nèi)部縮孔由于形成了真空,致使注塑件表面在大氣壓力的壓迫下向內(nèi)壓縮，同時(shí)加上收縮力的作用，縮凹問(wèn)題就這樣產(chǎn)生了。而且表面硬化速度越慢越易產(chǎn)生縮凹，比如改性塑料，反之越易產(chǎn)生縮孔。
     因此在將注塑件提早出模后，要對(duì)其作適當(dāng)?shù)睦鋮s，使注塑件表面保持一定的硬度，令其不易產(chǎn)生縮凹。但若縮凹問(wèn)題較為嚴(yán)重，適度冷卻將無(wú)法消除，就要采取凍水激冷的方法，使注塑件表面迅速硬化才可能防止縮凹，但內(nèi)部縮孔還會(huì)存在。像改性塑料這樣表層較軟的材料，由於真空和收縮力的作用，注塑件還會(huì)有縮凹的可能，但縮凹的程度已大為減輕。
     在采取上述措施的同時(shí),若再采用延長(zhǎng)射膠時(shí)間來(lái)代替冷卻時(shí)間的方法，表面縮凹甚至內(nèi)部縮孔的改善將會(huì)更好。
     在解決縮孔問(wèn)題時(shí),因模溫過(guò)低會(huì)加重縮孔程度，因此模具最好用機(jī)水冷卻，不要使用凍水，必要時(shí)還將模溫再升高一些，但若是為了解決縮凹問(wèn)題，模溫就不能升高了，反而需要降低一些。
