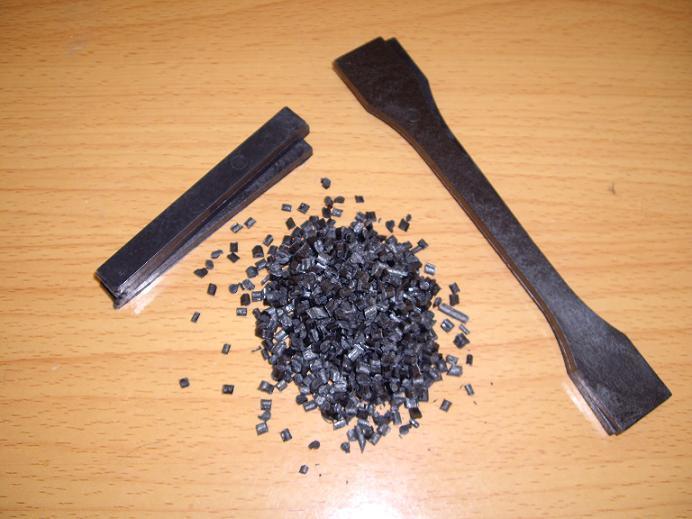

增強增韌高流動性尼龍改性材料的特殊性能：     1) 當增韌劑含量為0% ～ 15%時，高流動性尼龍和普通尼龍增強增韌材料熔體流動性隨增韌劑增加而降低，并且高流動性尼龍6的增強增韌材料熔體流動性明顯高于普通尼龍6增強增韌材料。     2) 當增韌劑含量為10% ～15%時，增強增韌改性高流動性尼龍6材料的力學強度基本保持不變，抗沖擊性能隨著增韌劑含量提高而不斷提高。
     3) 當增韌劑含量為15%時，增強增韌改性高流動性尼龍6材料的拉伸和彎曲強度分別為98MPa和103MPa，常溫缺口沖擊強度和低溫缺口沖擊強度則分別為34kJ/m2和10.24 kJ/m2 ，增強增韌改性高流動性尼龍6材料具有最佳的綜合性能。
