（3）噴泉效應

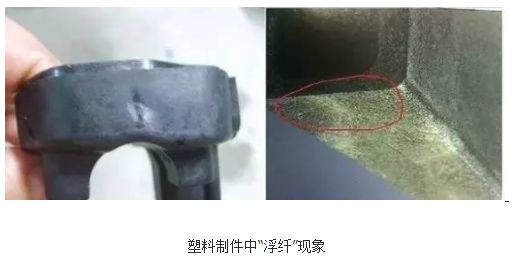

     尼龍熔體注入型模時，會形成“噴泉”效應，即玻纖會由內部向外表流動，與型腔表面接觸，由于模具型面溫度較低，質量輕冷凝快的玻纖被瞬間凍結，若不能及時被熔體充分包圍，就會外露而形成“浮纖”。

因此，“浮纖”現象的形成，不僅與塑料材料組成和特性有關，而且與成型加工過程有關，有著較大的復雜性和不確定性。

     玻纖增強尼龍出現“浮纖”的解決方案

    在實際生產中，有各種用于改善“浮纖”現象的措施。

   （1）改善玻纖與尼龍的相容性

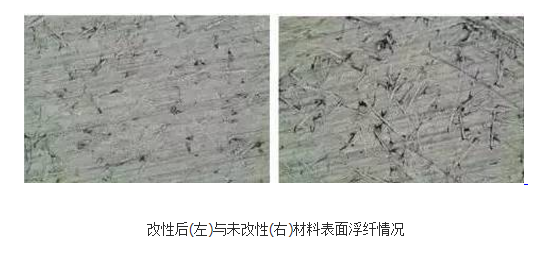

     在成型材料中加入相容性、分散劑和潤滑劑等添加劑，包括硅烷偶聯劑、馬來酸酐接枝相容劑、脂肪酸類潤滑劑及一些國產或進口的防玻纖外露劑等，通過這些添加劑來改進玻纖與樹脂間的相容性，提高分散相的均勻性，增加界面粘結強度，減少玻纖與樹脂的分離，從而改善玻纖外露現象。如研究表明，在基體中添加相容劑，改性后材料玻纖在基體中相容性較未添加材料明顯提高。

  （2）改善成型工藝條件

    在增加速度之后，玻纖和塑料雖然存在流速不同，但相對于高速射膠而言，這個相對速度差的比例就小了。

     b.升高模具溫度

    這個作用是最大的，增高模具溫度，就是為了減少玻纖和模具接觸阻力，讓玻纖和塑料的速度差盡量變小。并且讓塑料流動時的中間熔融層盡量厚，讓兩邊的表皮層盡量薄，這樣就好像光滑的河岸無法留住樹枝一樣的道理。RHCM就是利用這個原理來做到外觀無浮纖的。

    c.降低螺桿計量段的溫度，減少溶膠量

    這是讓塑料和玻纖分離的可能性盡量降低，一般來講對于浮纖影響最小，在實際操作中效果不大。但是，這個可以很好的解決燒焦。這是因為增加玻纖后，所以很容易堵住排氣通道，所以在最后很難排氣，并且玻纖在高壓高氧氣體環境中是很容易燃燒的。

    （3）模具方面

     將產品外觀面刻意做成亞光面或蝕紋面，減少玻纖外露的視覺反應。



*眾君意可根據客戶需求的技術標準及時開發出適合客戶應用要求的產品，如有需要請電話直接聯系我們。
