一款原材料：透氣性超越尼龍布，高性能可拉伸液態(tài)金屬導(dǎo)體 ：
     近日，香港理工大學(xué)鄭子劍課題組報(bào)道了一種可拉伸導(dǎo)體——“液態(tài)金屬纖維氈”（liquid-metal fibre mat，LMFM），該導(dǎo)體通過(guò)將液態(tài)金屬簡(jiǎn)單涂覆或印刷到靜電紡彈性纖維氈上而制成。懸掛在彈性纖維之間的液態(tài)金屬會(huì)自組織成橫向網(wǎng)狀和垂直彎曲的結(jié)構(gòu)，同時(shí)提供高滲透性，可拉伸性，電導(dǎo)率和電穩(wěn)定性。此外，液態(tài)金屬纖維氈具有良好的生物相容性，對(duì)超過(guò)1800％應(yīng)變的全向拉伸具有很好的適應(yīng)性。

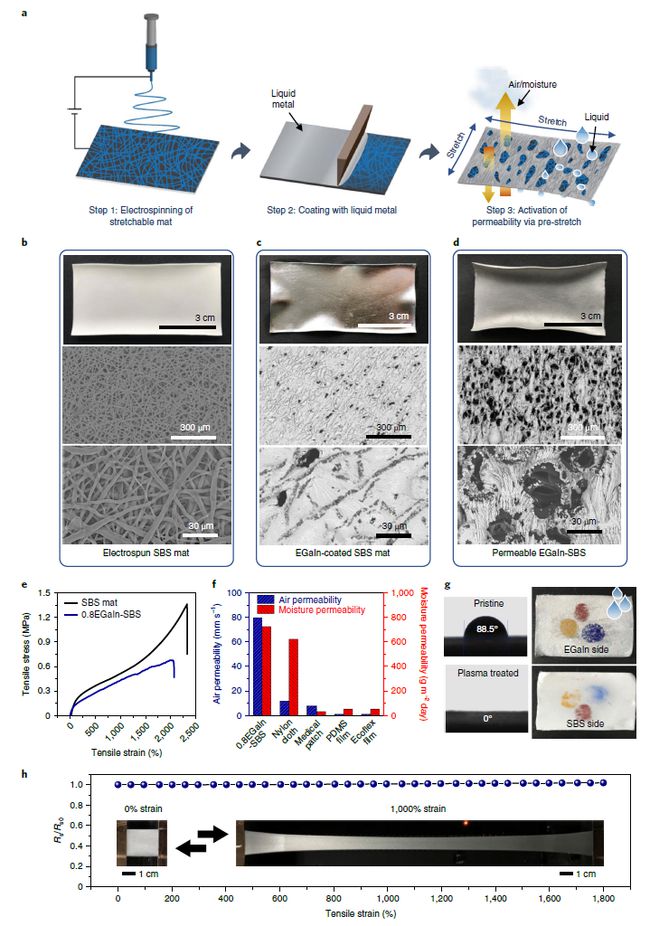

     液態(tài)金屬纖維氈的制備主要有三個(gè)步驟：（1）超彈性纖維氈（poly(styrene-block-butadiene-block-styrene)，SBS）的靜電紡絲；（2）在可拉伸氈上涂覆液態(tài)金屬EGaIn；（3）通過(guò)預(yù)拉伸激活滲透性。剛涂覆液態(tài)金屬EGaIn的彈性纖維氈SBS表現(xiàn)出類似金屬的光澤，幾乎不具有滲透性，將基底拉伸至1800%應(yīng)變，反復(fù)循環(huán)12次后，基底顏色變暗，EGaIn轉(zhuǎn)變?yōu)閼覓煸赟BS微纖維之間的網(wǎng)狀多孔結(jié)構(gòu)，EGaIn-SBS的透氣性超過(guò)了商業(yè)化的尼龍布和醫(yī)用貼片，初始電導(dǎo)率約10000 S m-1, 即使處于1800%的拉伸應(yīng)變下，電阻變化也僅為4.1%。

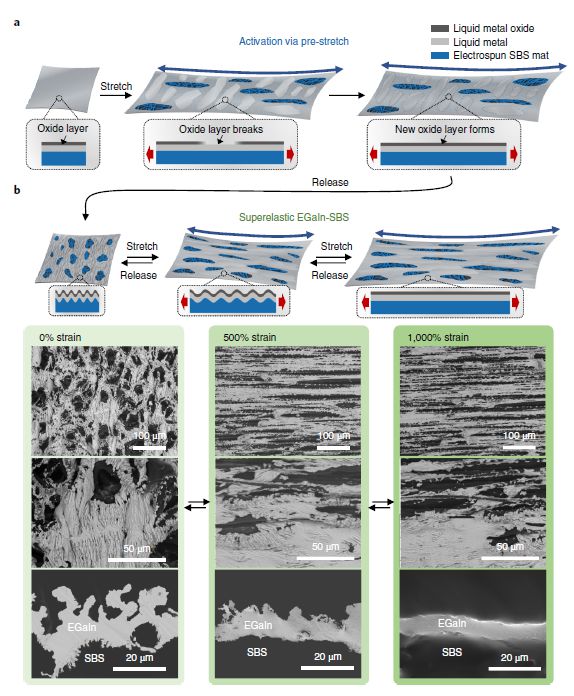

     EGaIn-SBS的超高拉伸性和電穩(wěn)定性主要?dú)w因于液態(tài)金屬，形成了橫向網(wǎng)狀和褶皺結(jié)構(gòu)。這種結(jié)構(gòu)是在預(yù)拉伸活化步驟中自形成的。在拉伸過(guò)程中，初始的EGaIn膜破裂成網(wǎng)狀結(jié)構(gòu)，在新的表面重新形成了新的氧化層。由于氧化層比液態(tài)金屬要硬得多，因此當(dāng)襯底緩慢恢復(fù)到0％應(yīng)變時(shí)，較硬的上層氧化物層和較軟的下層襯底之間的機(jī)械競(jìng)爭(zhēng)導(dǎo)致了EGaIn彎曲起皺。在12個(gè)預(yù)拉伸循環(huán)后，每個(gè)循環(huán)中的電阻和Q值（品質(zhì)因數(shù)，材料應(yīng)變與材料阻值變化的比）的變化都達(dá)到了穩(wěn)定階段，表明起皺的網(wǎng)狀結(jié)構(gòu)已達(dá)到可逆狀態(tài)。     【機(jī)械、電氣性能優(yōu)異】

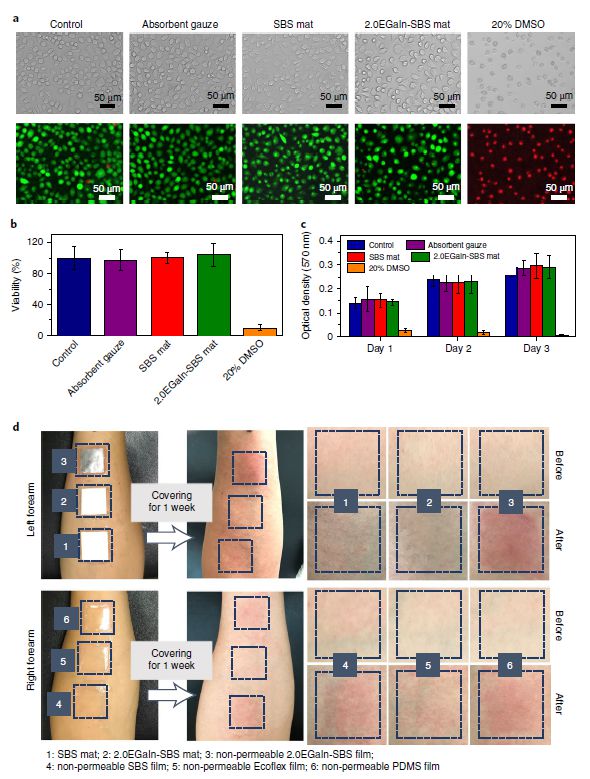

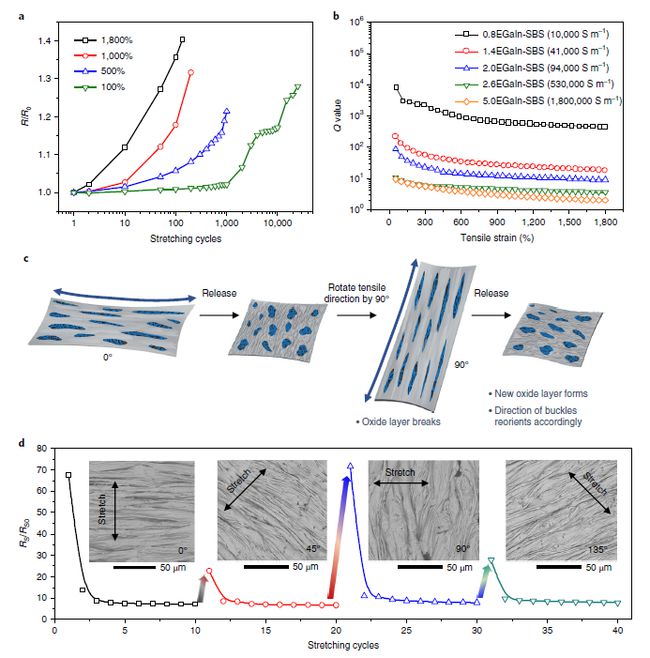

     得益于這種網(wǎng)狀和褶皺結(jié)構(gòu)，EGaIn-SBS表現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性。在拉伸至1000％和1800％的100個(gè)循環(huán)之后，EGaIn-SBS的電阻分別僅增加了18％和36％。當(dāng)拉伸應(yīng)變限制為100％時(shí)，EGaIn-SBS可以承受超過(guò)25000次循環(huán)，而電阻變化不到30％，完全可以勝任各種可穿戴應(yīng)用的耐久性要求（人體運(yùn)動(dòng)引起的應(yīng)變通常小于55%）。     進(jìn)一步的，作者使用L-929細(xì)胞作為模型細(xì)胞，探究了EGaIn-SBS的生物相容性。定量分析顯示，測(cè)試組的細(xì)胞活力在24小時(shí)之后仍保持在95%左右，沒(méi)有明顯證據(jù)表明EGaIn-具有毒性。在兔子和人類皮膚上的進(jìn)一步測(cè)試表明，EGaIn-SBS的透氣性良好，即使佩戴一周也不會(huì)對(duì)皮膚造成任何負(fù)面影響（紅腫等）。     【多功能可拉伸電子】

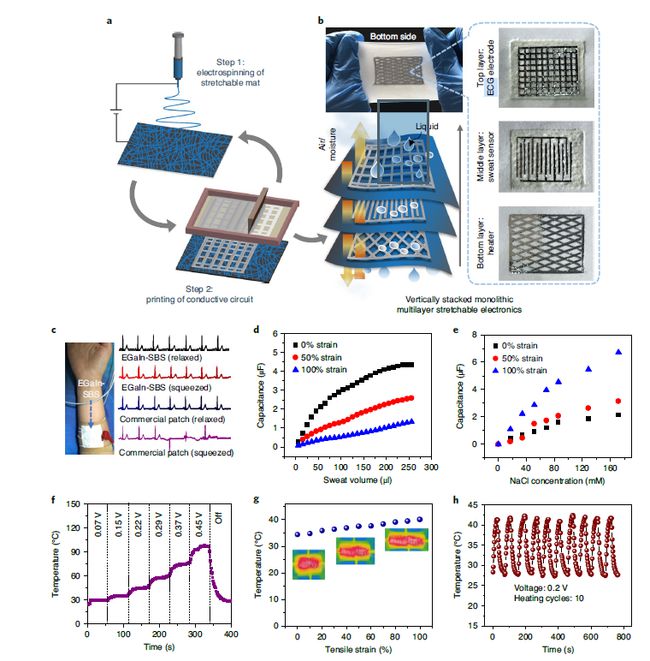

     EGaIn-SBS的增材制造原理和自適應(yīng)超彈性為通過(guò)印刷制造可拉伸電子產(chǎn)品提供了極好的平臺(tái)。基于該工藝的LED陣列能夠承受500%的應(yīng)變和720°的扭曲，并能夠在水下工作。即使對(duì)其進(jìn)行120分鐘的清洗，也不會(huì)影響LED陣列的性能。通過(guò)重復(fù)的靜電紡絲和印刷工藝，還可以制造垂直堆疊的多層電路，提供具有出色的佩戴舒適性和多功能性的新型的整體可拉伸電子產(chǎn)品。作者制備了三層印刷電路的可拉伸電子氈，分別用作生理信號(hào)傳感（頂層）、汗液傳感（中間層）和加熱（底層），實(shí)現(xiàn)了對(duì)人體生理狀態(tài)和電熱療法的多通道監(jiān)測(cè)。包括拉伸、壓縮狀態(tài)下對(duì)生理信號(hào)的監(jiān)測(cè)，汗液中溶質(zhì)濃度的監(jiān)測(cè)以及表面溫度的調(diào)節(jié)等（30-90℃）。     總結(jié)：液態(tài)金屬纖維氈是一種新型的可拉伸導(dǎo)體，可以通過(guò)將液態(tài)金屬涂覆或印刷到彈性電紡纖維氈上來(lái)輕松制備。簡(jiǎn)單的預(yù)拉伸過(guò)程中，液態(tài)金屬自發(fā)形成的橫向多孔且褶皺的網(wǎng)狀結(jié)構(gòu)賦予了其極為優(yōu)異的機(jī)械與電氣性能，且透氣性佳。此外，還可以通過(guò)增加設(shè)備層的數(shù)量來(lái)實(shí)現(xiàn)多功能電子器件。液態(tài)金屬纖維氈將大大促進(jìn)高集成度、多功能、長(zhǎng)期耐久性的可拉伸電子產(chǎn)品的發(fā)展。
