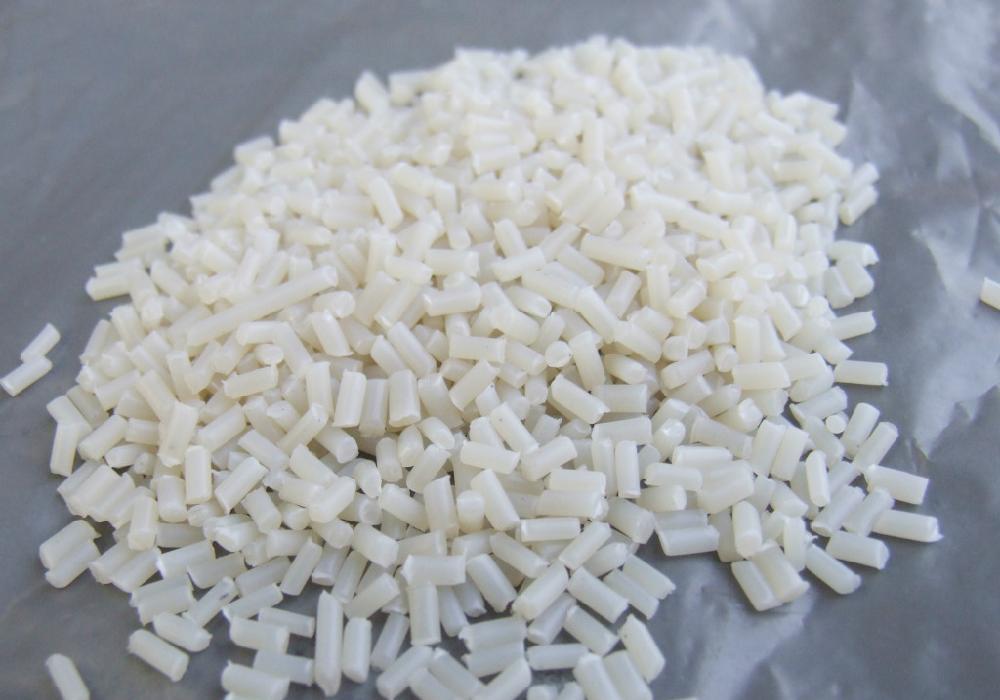

用增強材料來提高尼龍改性性能，增強材料有玻璃纖維，石棉纖維，碳纖維，鈦金屬等，其中以玻璃纖維為主，提高尼龍的耐熱性，尺寸穩(wěn)定性，剛性，機械性能（拉伸強度和彎曲強度），特別是機械性能提高明顯，成為性能優(yōu)良的工程塑料。玻璃纖維增強尼龍有長纖強和短纖維增強尼龍兩種。

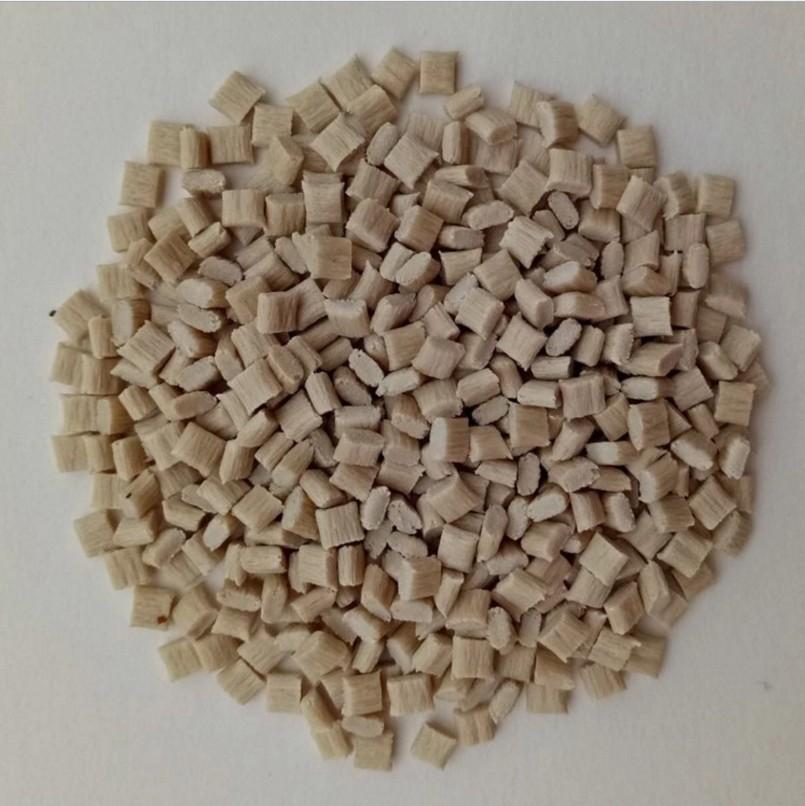

     在尼龍加入30%的玻璃纖維，PA的力學(xué)性能、尺寸穩(wěn)定性、耐熱性、耐老化性能明顯明顯提高，耐疲勞強度是為增強的2.5倍。GFR-nylon在尼龍樹脂中加入一定含量的玻璃纖維進(jìn)行增強而得到的塑料（FR-PA)。可分為用包覆法制得的長玻璃纖維增強尼龍（纖維和塑料顆粒等長，一般約10mm）和以短切纖維經(jīng)混煉，或連續(xù)纖維導(dǎo)入雙螺桿擠出機連續(xù)剪切混煉制得的短玻璃纖維增增強尼龍（玻纖長度約0.2～0.7mm）。     一.在產(chǎn)品開發(fā)方面
     主要以高性能尼龍PA6/66、增韌尼龍、納米尼龍、無鹵阻燃尼龍為主導(dǎo)方向；在汽車部件、電器部件開發(fā)取得了重大發(fā)展，尤其在汽車輕量化應(yīng)用方面，發(fā)動機周圍以塑代剛件已開始廣泛采用尼龍，尤其進(jìn)氣歧管用高流動改性尼龍已經(jīng)商品化。
     尼龍合金化將成為改性工程塑料發(fā)展的主流，尼龍合金化是實現(xiàn)尼龍高性能的重要途徑，也是制造尼龍專用料、提高尼龍性能的重要手段。通過摻入其他高聚物，改善尼龍的沖擊強度、提高制品的尺寸穩(wěn)定性，以及耐熱性和耐磨性等，從而適應(yīng)不同的用途。
     二.在零部件方面
     1.玻纖增強尼龍
     玻纖增強尼龍材料是在尼龍樹脂中加入一定量的玻璃纖維進(jìn)行增強而得到的塑料。玻纖增強尼龍具有非常優(yōu)越的綜合性能，應(yīng)用于汽車行業(yè)、機械行業(yè)、辦公設(shè)備。
     與純尼龍相比，增強尼龍機械強度、剛性、耐熱性、耐蠕變性和耐疲勞強度大幅度提高，伸長率、模塑收縮率、吸濕性、耐磨性下降，性能主要決定于纖維與樹脂的黏合強度、含量長徑比和取向度，可注塑和擠出成型，用于汽車、機械、化工等領(lǐng)域制造耐熱受力結(jié)構(gòu)塑料。
     這種復(fù)雜結(jié)構(gòu)的塑料化，在減輕重量的同時有效延長了零部件的壽命。 目前，高強度高剛性尼龍的市場需求越來越大，新的增強材料如碳纖維增強尼龍將成為重要品種，尤其是在汽車發(fā)動機、機械部件和航空設(shè)備部件方面。     2.阻燃增強尼龍
     阻燃增強尼龍是以尼龍樹脂為基料，添加玻璃纖維（亦可添加其他纖維）和阻燃劑出機混煉擠出制得的塑料。
     3.超韌尼龍
     超韌尼龍是一類具有很強抗沖擊韌性的尼龍。其特點是在干燥或低溫狀態(tài)下沖擊強度比普通尼龍高十倍以，同時還保留尼龍的特性，通常由尼龍6或尼龍66為基材，采用接枝共聚形成的接枝聚合體。超韌尼龍大都以尼龍6或尼龍66為基材，用聚烯烴彈性體與之慘混，為提高兩熱者的相容性，采用熱接枝法將富馬酸或馬來酸酐接枝到EPDM彈性體上，這樣彈性體上的羧基與尼龍上的氨基反應(yīng)，形成接枝聚合體。相容劑添加量為15%左右。用雙螺桿擠出機混煉，使分散相粒徑在0.1～3微米范圍，擠出造粒。
